Panneaux de localisation Catégorie 3 - type E

Teste tes connaissances

Panneaux de localisation : rôle, caractéristiques et implantation

Lire la suite

1. Objectif

La signalisation de type E a pour objet de :

  • permettre à l’usager de se localiser sur son itinéraire,
  • l’informer de l’atteinte d’une destination ou d’un point de repère,
  • faire le lien entre la carte et le terrain.

Les panneaux de type EB signalent les limites d’agglomération, définies par les articles R.110-2 et R.411-2 du Code de la route. Ces limites conditionnent l’application de règles particulières de circulation, de police ou d’urbanisme.

📘 Références :


2. Panneaux EB10 et EB20

Panneau Signification Description

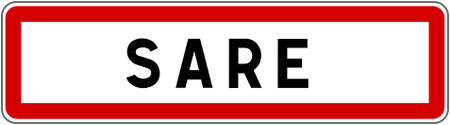

EB10 Entrée d’agglomération Rectangulaire, fond blanc, bordure rouge, listel blanc, inscription noire

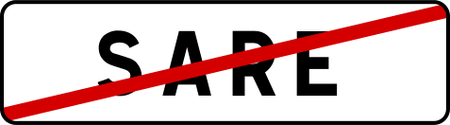

EB20 Sortie d’agglomération Rectangulaire, fond blanc, listel noir, barre oblique rouge, inscription noire
  • Le nom de l’agglomération est obligatoirement affiché.
  • Il peut être complété par le nom de la commune, si différent.
  • Aucun logotype ni idéogramme n’est autorisé.
  • Composition typographique conforme à l’article 11.

3. Compléments et surcharges autorisés

Panneau Peut être complété par :
EB10 AB6, AB7, B14, B30, B52, B54, E31, E32
EB20 AB6, B14, E31, E32
  • Ces panneaux peuvent être surmontés d’un cartouche de type E40, E42, E43 ou E44, identifiant la voie concernée.
  • En cas d’agglomérations mitoyennes, la signalisation à la limite communale est facultative.
  • Si une agglomération s'étend sur plusieurs communes de façon continue, l’usage du panneau EB20 à chaque limite communale n’est pas requis.

4. Caractéristiques et dimensions

  • Les dimensions des panneaux de type E et EB ne sont pas fixes ; elles dépendent :
    • de la longueur de la mention,
    • de la hauteur des caractères.
  • Pour les panneaux EB et E30, la hauteur de composition suit les règles des panneaux de type D.

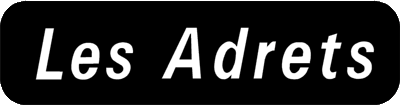

  • Exception : pour les panneaux E31 et E32, la hauteur de composition = hauteur de base, même sur fond foncé.
  • Les caractères des cartouches E40 sont dimensionnés selon le panneau qu’ils surmontent (cf. art. 99-4).
  • Les plaques de rue (E60) ont des dimensions spécifiques (cf. art. 99-6).

5. Rétroréflexion

Tous les panneaux de type E et EB sont rétro-réfléchissants, sauf exceptions suivantes :

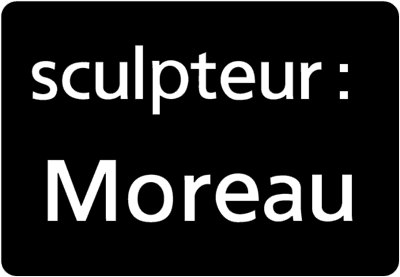

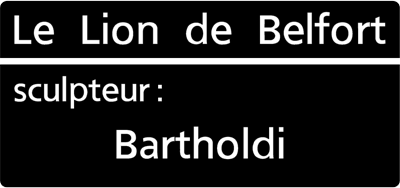

  • E37,
  • Bornes et plaquettes de type E50, si elles ne servent pas à informer les usagers,
  • Plaques de rue E60.

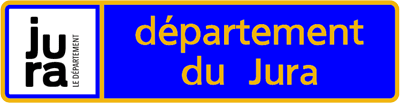

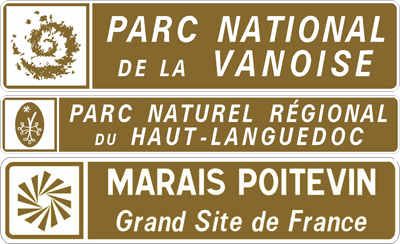

Signaux de type E30

Les signaux de type E30 sont utilisés pour donner une information de localisation

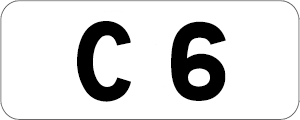

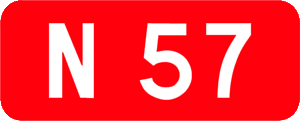

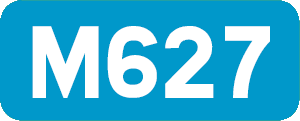

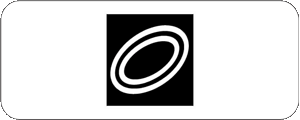

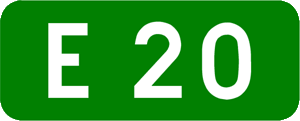

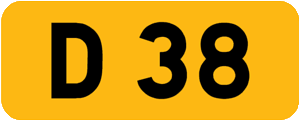

Signaux de type E40

Les signaux de type E40 sont des cartouches utilisés pour identifier les routes

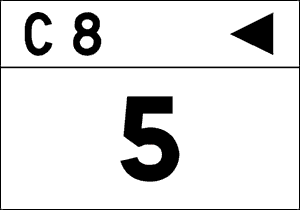

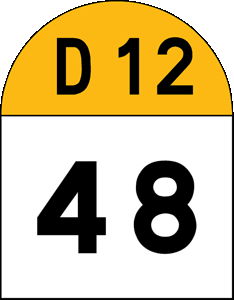

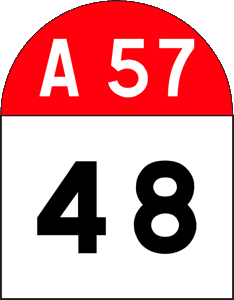

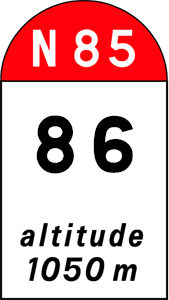

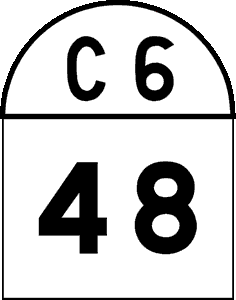

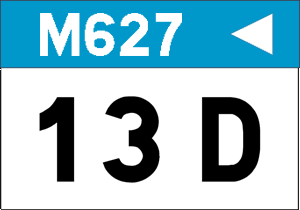

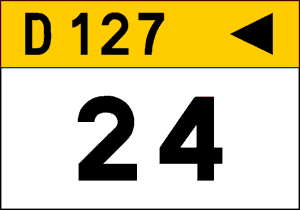

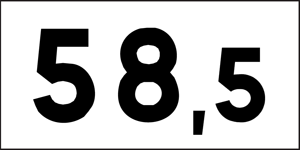

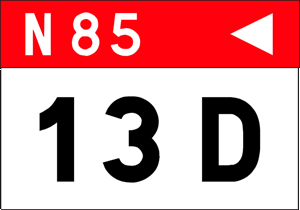

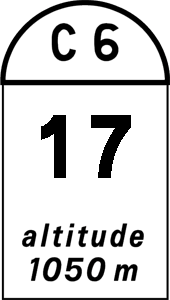

Signaux de type E50

Les signaux de type E50 sont des bornes utilisées pour le repérage des routes

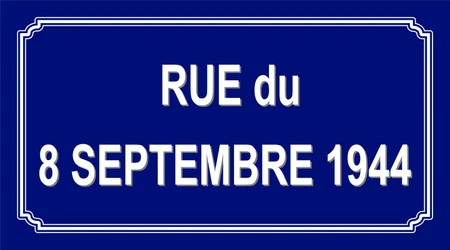

Signaux de type E60

Les signaux de type E60 sont utilisés pour l'identification des rues

Signaux de type EB

Les signaux de type EB sont utilisés pour les limites d'agglomération
